Nieuwe formule voor het bepalen van de veiligheidsafstand bij lichtschermen

De EN ISO 13855:2024 heeft een nieuwe formule voor veiligheidsafstanden geïntroduceerd om de norm te verbeteren en te actualiseren ten opzichte van de vorige versie (EN ISO 13855:2010). Deze herziening is noodzakelijk om rekening te houden met nieuwe inzichten en technologieën, en om de veiligheid op de werkvloer verder te optimaliseren.

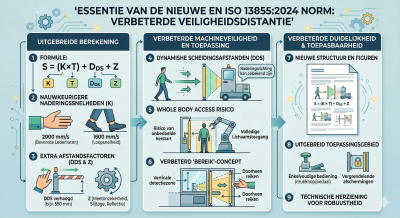

Redenen voor de herziening en nieuwe formule

De update van de norm is gedaan om verschillende redenen, met als overkoepelend doel het voorkomen van ongelukken en het verbeteren van de machineveiligheid:

• Aanscherping en complexiteit: De berekening van de veiligheidsafstand is complexer en gedetailleerder geworden. Dit betekent een grondigere analyse en meer factoren om rekening mee te houden, wat leidt tot preciezere en veiligere uitkomsten.

• Verbeterde methodologie: De methodologie voor het bepalen van veiligheidsafstanden is verbeterd en duidelijker uiteengezet.

• Uitbreiding toepassingsgebied: De norm is uitgebreid om meer soorten beveiligingsinrichtingen en toepassingen te omvatten, zoals enkelvoudige bedieningsorganen (hand- of voetbediend) en bewegende afschermingen met vergrendeling.

• Dynamische benadering: Er is nu ook rekening gehouden met dynamische scheidingsafstanden, vooral voor mobiele toepassingen of wanneer de benaderingsrichting van een persoon niet exact bekend is. Dit is cruciaal voor machines waar beweging van zowel de operator als de machine een rol speelt.

• Duidelijkheid en precisie: Terminologie en variabelen zijn bijgewerkt en nauwkeuriger gedefinieerd om concepten duidelijker te maken. Dit vermindert de kans op interpretatiefouten.

• Nieuwe factoren: Er zijn nieuwe toeslagen en factoren toegevoegd, zoals:

• DDS (Diepte van detectie of indringingsbereik): Deze factor houdt rekening met de mogelijkheid dat een lichaamsdeel de gevaarlijke zone binnendringt, zelfs als het beveiligingsapparaat al is geactiveerd.

• Z (Aanvullende afstand): Dit is een toeslagfactor voor bijvoorbeeld meetonzekerheden, reflecties, of slijtage van remmen.

• Referentiepunten: Er is een definitie toegevoegd van wat een voldoende groot loopvlakoppervlak is, dat kan dienen als referentiepunt voor het meten van de veiligheidsafstand, ook bij op- of afstappen.

• Omzeiling van beveiligingen: De norm geeft nu ook instructies voor maatregelen om de mogelijkheid van het omzeilen van vergrendelende inrichtingen op een redelijkerwijs te voorziene wijze te minimaliseren.

De nieuwe formule

De algemene formule voor de veiligheidsafstand (S) is nu:

S=(K×T)+DDS+Z

In de vorige versie van de norm was dit: S=(KxT)+C

Waar:

• S: De scheidingsafstand in millimeters (mm) tussen de beveiligingsinrichting en de gevarenzone.

Deze mag niet kleiner zijn dan 100 mm.

• K: De naderingssnelheid in millimeters per seconde (mm/s). Deze is 2000 mm/s of 1600 mm/s, afhankelijk van de toepassing en S.

• T: De totale systeemreactietijd van de veiligheidsfunctie in seconden (s). Dit is de tijd vanaf het moment dat een lichaamsdeel het beschermde veld binnendringt tot de gevaarlijke beweging stopt. De bepaling van T is aanzienlijk complexer geworden.

• DDS: Een toeslag voor het indringingsbereik geassocieerd met een beschermingsinrichting, in millimeters (mm). Dit is de maximale waarde van de mogelijke toeslagen, rekening houdend met de detectiemogelijkheden en installatiesituatie.

• Z: Een aanvullende afstandsfaktor in millimeters (mm), bijvoorbeeld door meetonzekerheden of remslijtage.

Voor dynamische benaderingen met een onbekende menselijke naderingsrichting kan een extra parameter SM (verandering in positie van het gevaar) worden toegevoegd aan de formule.

Deze nieuwe formule en de uitgebreide inhoud van de norm EN ISO 13855:2024 zorgen voor een robuustere en realistischere bepaling van veiligheidsafstanden, wat essentieel is voor de veiligheid van machineoperators.
