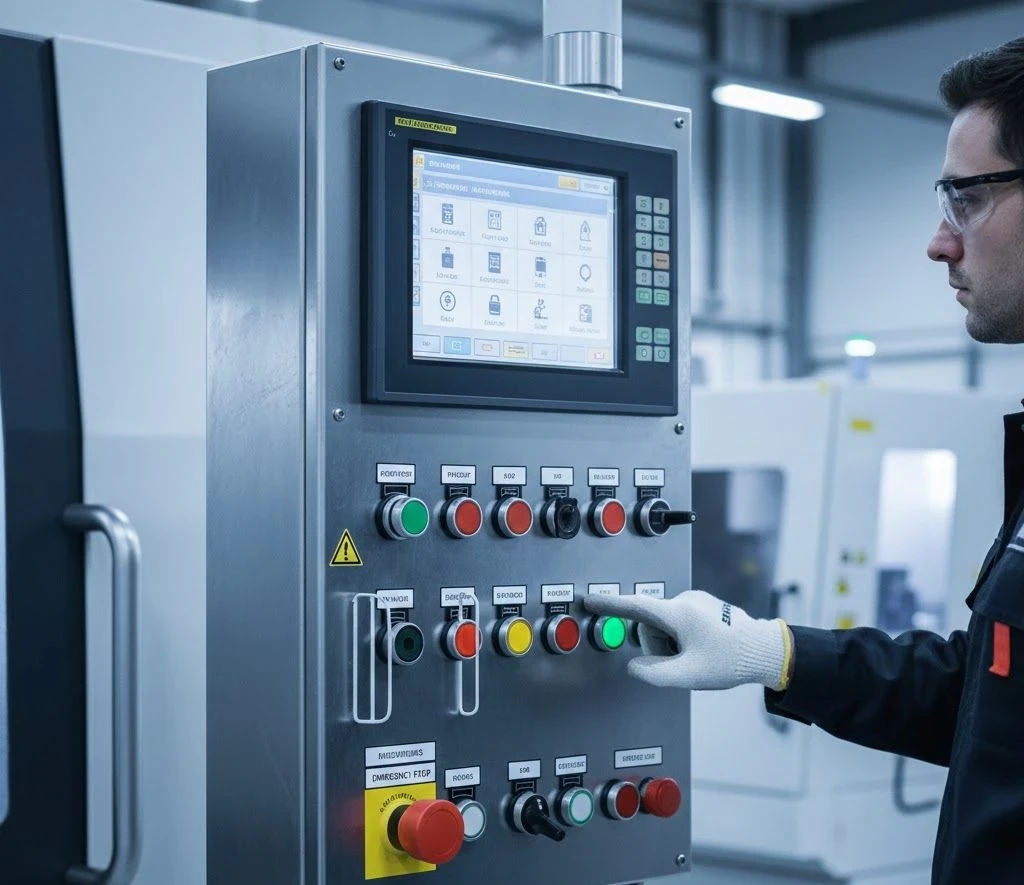

Waar moeten de bedieningsorganen op een bedieningspaneel aan voldoen?

De bedieningsorganen zijn de directe interface tussen de mens en de machine, en daarom stelt de Machineverordening (EU) 2023/1230 hier zeer duidelijke en strikte eisen aan. Het overkoepelende doel is om elke interactie veilig, eenduidig en doelbewust te maken, waarbij verwarring en onbedoelde handelingen worden uitgesloten.

De belangrijkste eisen voor bedieningsorganen zijn te vinden in Bijlage III, sectie 1.2.2, maar worden ondersteund door principes uit andere secties zoals ergonomie en informatievoorziening.

Hieronder volgt een praktisch overzicht van de kerneisen waaraan bedieningsorganen moeten voldoen.

1. Zichtbaarheid en identificatie

Een bediener moet in één oogopslag kunnen zien waar de knoppen zitten en wat ze doen.

Duidelijk zichtbaar: Bedieningsorganen moeten goed zichtbaar en gemakkelijk bereikbaar zijn vanaf de bedieningspositie.

Identificeerbaar: De functie van elk orgaan moet onmiddellijk duidelijk zijn. Dit wordt bereikt door:

Pictogrammen: Gebruik van gestandaardiseerde, duidelijke symbolen (volgens normen als ISO 7000).

Tekst: Duidelijke en duurzame tekstlabels.

Kleuren: Logisch kleurgebruik (bv. groen voor start/aan, rood voor stop/uit).

De bediener mag niet de handleiding hoeven raadplegen om de basisfuncties te begrijpen.

2. Voorkomen van onbedoelde bediening

Dit is een cruciaal veiligheidsaspect. Een machine mag nooit per ongeluk gestart worden of een gevaarlijke beweging maken.

Plaatsing: De organen moeten zo geplaatst zijn dat onbedoeld contact (bv. door ertegenaan te leunen of iets te laten vallen) niet tot een actie leidt.

Bescherming: Voor handelingen met een hoog risico, zoals het starten van een cyclus, zijn specifieke maatregelen vereist. Dit kan worden bereikt door:

Verzonken knoppen: De knop ligt dieper dan het omliggende oppervlak.

Knoppen met beschermkraag: Een opstaande rand rond de knop voorkomt dat deze per ongeluk wordt ingedrukt.

Tweehandsbediening: Voor zeer gevaarlijke processen (bv. bij persen) moet de bediener twee knoppen tegelijk indrukken, wat garandeert dat de handen zich op een veilige plaats bevinden.

Vasthoudbesturing (“hold-to-run”): De beweging vindt alleen plaats zolang de knop actief wordt ingedrukt.

Validatie op touchscreens: Een kritieke actie op een touchscreen vereist een extra bevestiging (bv. een “slide-to-confirm”-balk of een tweede pop-up vraag).

3. Logica

De werking van de bedieningsorganen moet logisch en voorspelbaar zijn.

Eenduidige functie: Een bedieningsorgaan mag maar één duidelijke functie hebben. De actie moet overeenkomen met de beweging van het orgaan (bv. een hendel naar rechts bewegen, start een beweging naar rechts).

Geen tegenstrijdigheid: De besturingslogica moet conflicten voorkomen. Zo moet een stopcommando altijd prioriteit hebben boven een startcommando.

4. Ergonomie en plaatsing

De bedieningsorganen moeten veilig en comfortabel te gebruiken zijn, zonder de bediener te belasten (in lijn met sectie 1.1.7 over ergonomie).

Buiten de gevarenzone: De bedieningsorganen moeten zich buiten de gevarenzones bevinden, met uitzondering van bijvoorbeeld een noodstopknop of een handbedieningskast (teach pendant) voor robots.

Comfortabele bediening: De plaatsing, vorm en weerstand van de organen moeten zijn afgestemd op de menselijke hand en een comfortabele werkhouding bevorderen.

5. Speciale bedieningsorganen

Sommige bedieningsorganen hebben nog specifiekere eisen:

Noodstop: Dit is het meest gereguleerde bedieningsorgaan. Het moet altijd rood zijn op een gele achtergrond, onbelemmerd bereikbaar zijn en een alles-overheersende stopfunctie activeren.

Keuzeschakelaars: Een schakelaar om de werkingsmodus te kiezen (bv. ‘automatisch’ vs. ‘onderhoud’) moet afsluitbaar zijn (vaak met een sleutel) om te voorkomen dat onbevoegden de modus wijzigen. In de onderhoudsmodus gelden dan vaak andere veiligheidsmaatregelen die via dit orgaan worden geactiveerd.

Samengevat is het ontwerpen van bedieningsorganen een integraal onderdeel van de risicobeoordeling. Ze moeten zo ontworpen zijn dat de communicatie tussen mens en machine feilloos, veilig en intuïtief verloopt.
